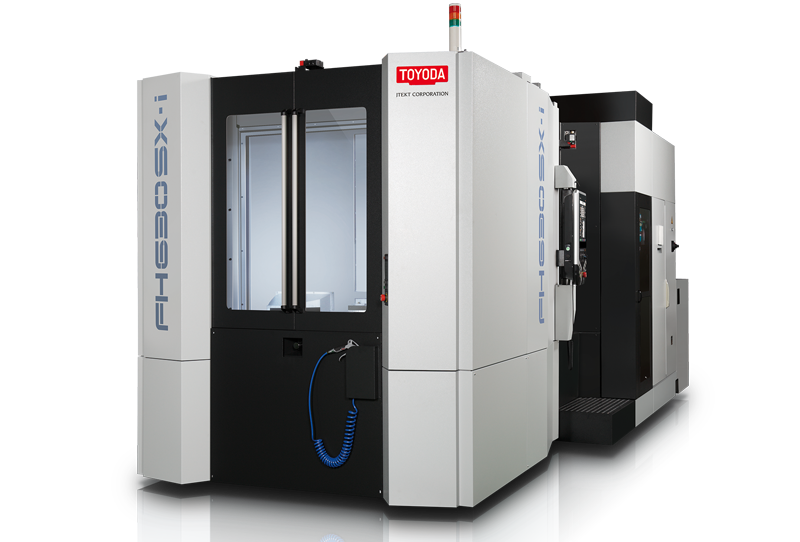

Toyoda FH630SX-i

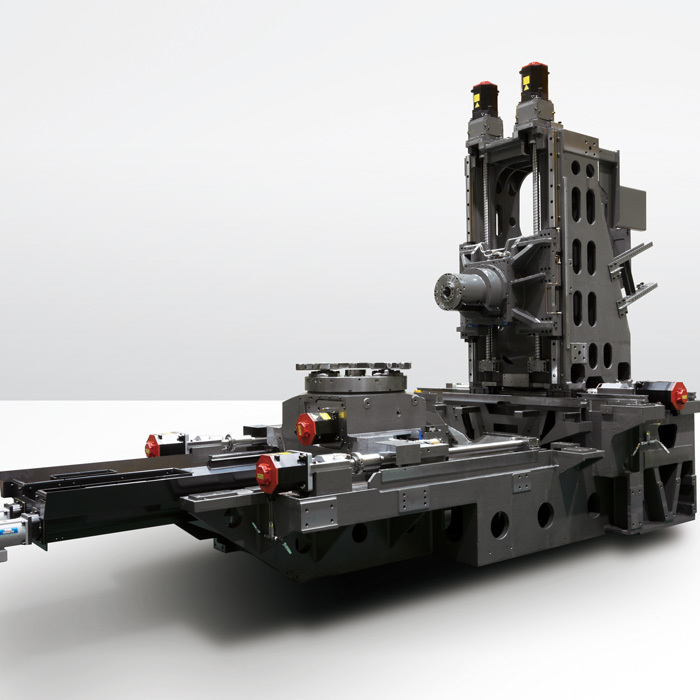

The FH630SX-i is a powerful, high-speed horizontal machining center featuring an 8,000 RPM spindle, with the option of a 15,000 RPM high-torque spindle, and a rapid feedrate of 2,362 ipm (60 m/min). This machine has dual ballscrew drive on the Y and Z axes, and a Meehanite cast iron base for improved rigidity.
Video Link
FERROUS SPECS
Pallet Size
24.8″ x 24.8″ (630 mm x 630 mm)
Table Index
Full NC table (360,000 positions)
X-Axis Travel
41.34” (1,050 mm)
Y-Axis Travel
35.43” (900 mm)
Z-Axis Travel
41.34” (1,050 mm)
Max Workpiece Swing
46.06” (1,170 mm)
Max Workpiece Height
49.21″ (1,250 mm)
Maximum Work Load on the Pallet
3,306 lb (1,500 kg)
Spindle Output Torque
391 ft-lb (530 Nm)
Available Spindle
CAT#50 50HP 15,000 RPM (Wide Range 530 Nm)
Rapid Feedrate (X axis)
2,362 ipm (60 m/min)
Rapid Feedrate (Y axis)
2,362 ipm (60 m/min)
Rapid Feedrate (Z axis)
2,362 ipm (60 m/min)

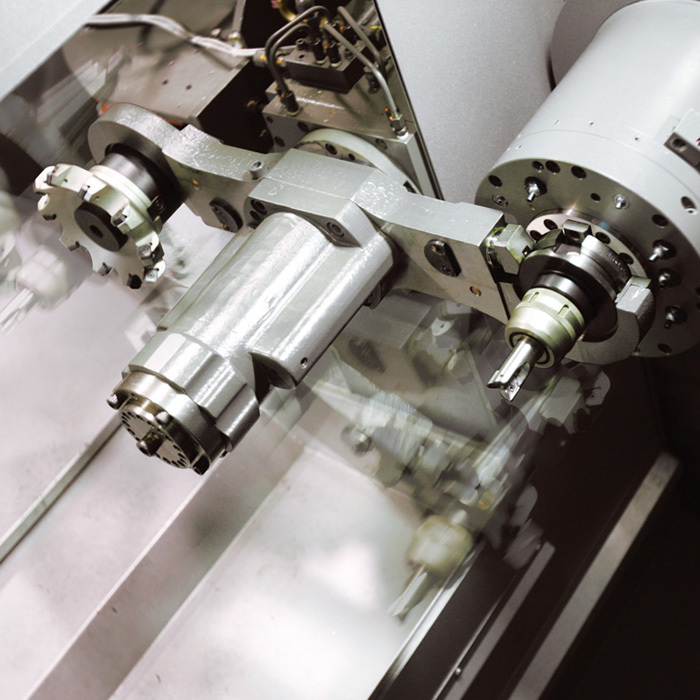

Tool Storage Capacity
60 Standard (121 Optional)
Standard Floor Space
141.7″ x 271.6″ (3,600 mm x 6,900 mm)
Machine Height
126.1″ (3,203 mm)
Standard Net Weight
43,210 lb (19,600 kg)
NON-FERROUS SPECS
Pallet Size
24.8″ x 24.8″ (630 mm x 630 mm)
Table Index
Full NC table (360,000 positions)
X-Axis Travel
41.34” (1,050 mm)
Y-Axis Travel
35.43” (900 mm)
Z-Axis Travel
41.34” (1,050 mm)
Max Workpiece Swing
46.06” (1,170 mm)
Max Workpiece Height
49.21″ (1,250 mm)
Maximum Work Load on the Pallet
3,306 lb (1,500 kg)
Spindle Output Torque
123 ft-lb (167 Nm)
Available Spindle
CAT#50 30HP 15,000 RPM (0-15,000 in 2.6 sec)
Rapid Feedrate (X axis)
2,362 ipm (60 m/min)
Rapid Feedrate (Y axis)
2,362 ipm (60 m/min)
Rapid Feedrate (Z axis)
2,362 ipm (60 m/min)
Tool Storage Capacity
60 Standard (121 Optional)
Standard Floor Space
141.7″ x 271.6″ (3,600 mm x 6,900 mm)
Machine Height
126.1″ (3,203 mm)
Standard Net Weight
43,210 lb (19,600 kg)
HIGH TEMP ALLOY SPECS
Pallet Size
24.8″ x 24.8″ (630 mm x 630 mm)
Table Index
Full NC table (360,000 positions)
X-Axis Travel
41.34” (1,050 mm)
Y-Axis Travel
35.43” (900 mm)
Z-Axis Travel
41.34” (1,050 mm)
Max Workpiece Swing
46.06” (1,170 mm)
Max Workpiece Height
49.21″ (1,250 mm)
Maximum Work Load on the Pallet
3,306 lb (1,500 kg)
Spindle Output Torque
744 ft-lb (1,009 Nm)
Available Spindle
CAT#50 50HP 8,000 RPM (High Torque 1,009 Nm)
Rapid Feedrate (X axis)
2,362 ipm (60 m/min)
Rapid Feedrate (Y axis)
2,362 ipm (60 m/min)
Rapid Feedrate (Z axis)
2,362 ipm (60 m/min)
Tool Storage Capacity
60 Standard (121 Optional)
Standard Floor Space
141.7″ x 271.6″ (3,600 mm x 6,900 mm)
Machine Height
126.1″ (3,203 mm)
Standard Net Weight
43,210 lb (19,600 kg)
ACCURACY
Linear Position Accuracy
± .00012″ (.003 mm) full stroke
Linear Repeatability
± .00008″ (.002 mm)
Rotary Table Index Accuracy
± 7 arc seconds
Rotary Table Index Repeatability
± 3.5 arc seconds
REQUIREMENTS
Hydraulic Oil
Mobil DTE Oil Light (4.75 gal)
Slideway Lubrication
Mobil Vactra #2 (.76 gal)
Spindle Bearing Lubrication
Mobil Velocite #6 (.76 gal)
Spindle Cooling
Mobil Velocite #3 (9.2 gal)
Table Lubrication
Mobil Gear 600 XP 150 (.8 gal)
Air Source
56 ~ 70 psi (4 ~ 5 kgf / cm²)
Power Capacity (Machine Wired: 208V – Transformer Not Included)
43 kVA
